Nguyên Lý Tủ Hòa Đồng Bộ: Giải Pháp An Toàn Cho Hệ Thống Điện

Tủ hòa đồng bộ là gì? Nguyên lý hoạt động tủ hòa đồng bộ như thế nào? Đây là những câu hỏi mà Mee-tech nhận được nhiều từ quý bạn đọc của mình. Để giải đáp cho những câu hỏi trên, trong bài viết này chúng tôi sẽ cùng bạn tìm hiểu chi tiết về tủ hòa đồng bộ nhé!

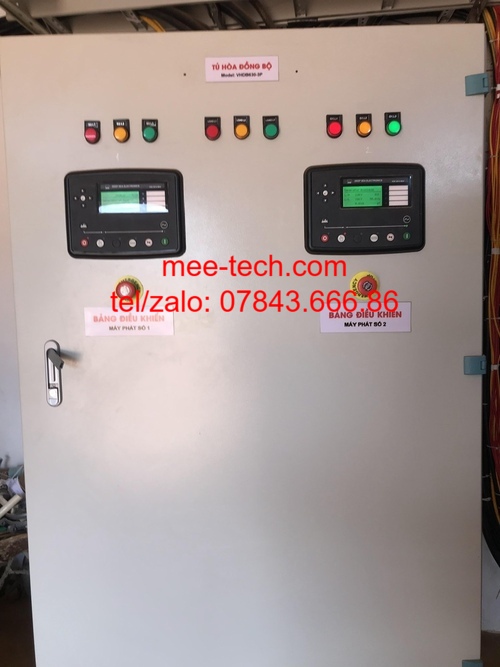

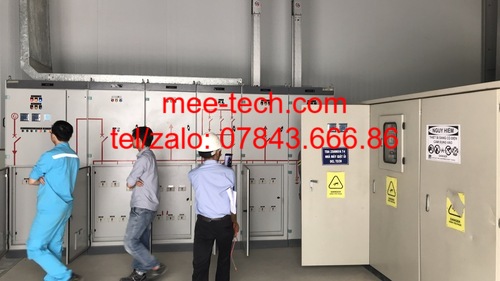

Tủ hòa đồng bộ là gì?

Tủ hòa đồng bộ được biết đến là hệ thống tủ điện có khả năng điều khiển, giúp kết nối và vận hành song song cho hai hay nhiều máy phát điện (hoặc nguồn điện) độc lập vào cùng một mạng lưới chung. Đồng thời bộ phận này còn đảm bảo an toàn và hiệu quả trong quá trình vận hành của máy phát điện.

Nguyên lý hoạt động của tủ hòa đồng bộ

Nguyên lý hoạt động của tủ hòa đồng bộ chính là tự động đo lường, so sánh và điều chỉnh các thông số điện như điện áp, tần số, góc pha,... của các nguồn điện sao cho chúng trùng khớp tuyệt đối trước khi tiến hành đóng máy cắt nhằm đảm bảo các máy phát điện làm việc song song mà vẫn đảm bảo an toàn.

Các điều kiện tiên quyết để hòa đồng bộ như sau:

• Điện áp (Voltage): Các nguồn điện phải có cùng điện áp hiệu dụng hay bạn có thể hiểu biên độ điện áp của các nguồn điện phải bằng nhau hoặc chênh lệch trong phạm vi cho phép (thông thường sẽ dưới 5%)
• Tần số (Frequency): Tần số của các nguồn phải bằng nhau, điều này nhằm tránh trường hợp chia tải không đều
• Góc pha (Phase Angle): Góc lệch pha giữa các nguồn phải bằng 0 hoặc rất nhỏ ở tại thời điểm đóng nối
• Trình tự pha (Phase Sequence): Thứ tự pha của các nguồn phải giống nhau nhằm tránh gây tình trạng ngắn mạch

Quy trình hoạt động của tủ hòa đồng bộ

Bước 1: Giám sát thông số

• Hệ thống cảm biến và đồng hồ đo liên tục theo dõi các thông số điện của các nguồn

• So sánh sự chênh lệch giữa các nguồn

Bước 2: Điều chỉnh tự động

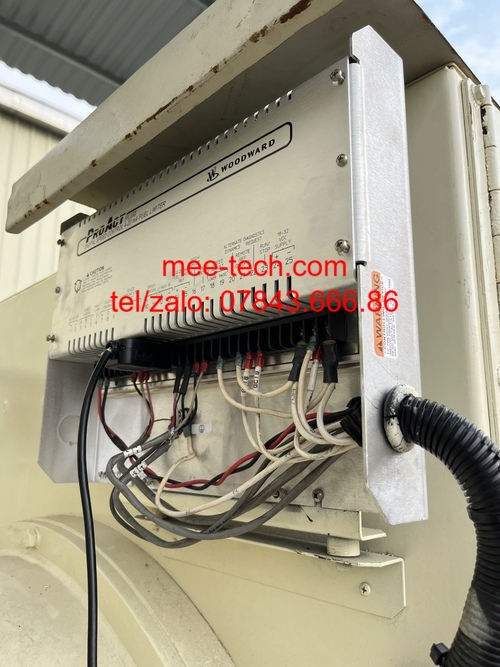

• Khi phát hiện sự chênh lệch vượt ngưỡng cho phép, tủ hòa đồng bộ sẽ điều chỉnh thông qua bộ điều tốc (đối với máy phát) hoặc bộ điều khiển

• Điều chỉnh tần số và điện áp về giá trị đồng bộ

Bước 3: Kiểm tra điều kiện đóng

• Xác nhận các điều kiện đồng bộ đã đạt yêu cầu

• Kiểm tra góc pha để xác định thời điểm đóng tối ưu

Bước 4: Thực hiện đóng nối

• Ra lệnh đóng máy cắt (circuit breaker) khi tất cả điều kiện được thỏa mãn

• Giám sát quá trình chuyển tải sau khi đóng

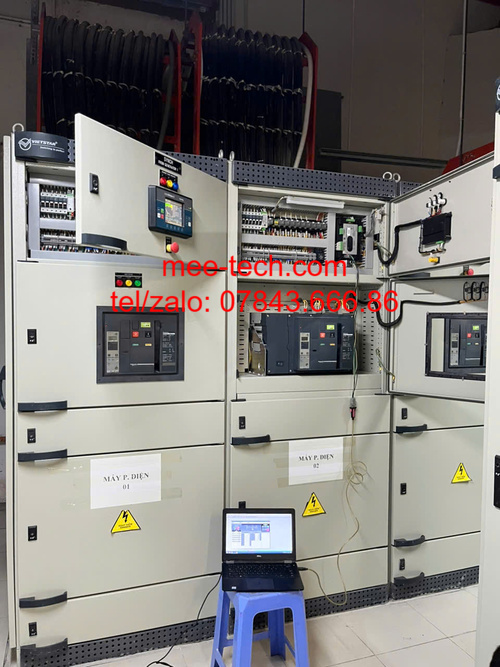

Các thành phần chính của tủ hòa đồng bộ

Bên cạnh nguyên lý hoạt động tủ hòa đồng bộ, các thành phần chính cấu tạo nên tủ hòa đồng bộ cũng là một trong những vấn đề được nhiều bạn đọc quan tâm. Chính vì vậy dưới đây sẽ là chi tiết về các thành phần chỉnh của tủ hòa đồng bộ nhé!

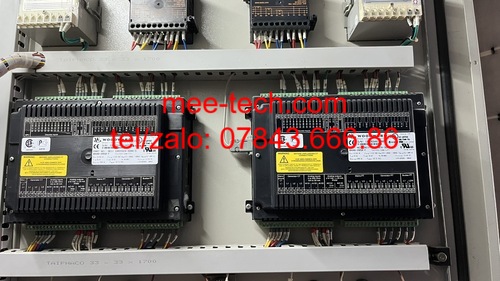

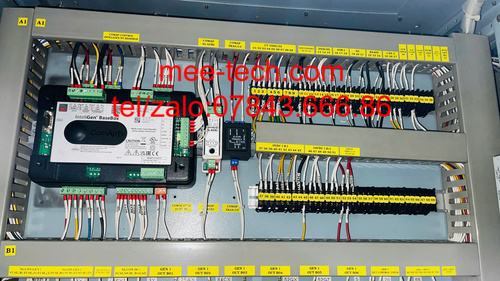

• Bộ Điều Khiển Trung Tâm (PLC/Relay): đây chính là "bộ não" của hệ thống với khả năng xử lý tín hiệu và đưa ra các quyết định. Bộ phận này có khả năng lập trình để phù hợp với yêu cầu cụ thể.
• Thiết Bị Đo Lường: đồng hồ đo điện áp, tần số, góc pha, cảm biến dòng điện, công suất
• Thiết bị chuyển mạch: máy cắt điện (Circuit Breaker), contactor, rơ le bảo vệ

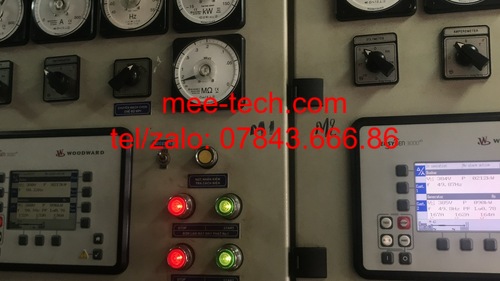

• Giao diện người dùng: gôm màn hình HMI hiển thị thông số, nút nhấn, đèn báo, công tắc vận hành
• Hệ thống bảo vệ: bảo vệ quá dòng, mất pha, ngắn mạch, bảo vệ đóng nhầm nguồn không đồng bộ

Ứng dụng thực tế của tủ hòa đồng bộ

Tủ hòa đồng bộ được sử dụng trong nhiều hệ thống điện có yêu cầu cao về tính ổn định và khả năng cung cấp điện liên tục. Thiết bị giúp kiểm soát, phối hợp nhiều nguồn điện, đảm bảo quá trình chuyển đổi và phân phối nguồn diễn ra an toàn, hiệu quả.

Trong Nhà Máy Điện

• Đồng bộ nhiều máy phát điện: Cho phép kết nối và vận hành đồng thời nhiều tổ máy phát, đáp ứng nhu cầu phụ tải lớn và linh hoạt.
• Hòa đồng bộ máy phát với lưới điện: Hỗ trợ đưa nguồn điện từ máy phát vào hệ thống điện chung sau khi đáp ứng các điều kiện về điện áp, tần số và góc pha.
• Chuyển đổi giữa máy phát và lưới điện: Điều khiển quá trình chuyển đổi nguồn phù hợp, hạn chế gián đoạn điện và đảm bảo thiết bị được vận hành an toàn.

Trong Hệ Thống Điện Dự Phòng

• Tự động chuyển đổi nguồn điện: Khi nguồn điện chính gặp sự cố, hệ thống có thể chuyển sang nguồn dự phòng như máy phát điện để duy trì hoạt động.
• Đảm bảo nguồn điện liên tục: Phù hợp với các công trình cần nguồn điện ổn định như bệnh viện, trung tâm dữ liệu, nhà máy, tòa nhà văn phòng và các cơ sở sản xuất.
• Quản lý nhiều nguồn dự phòng: Có thể phối hợp nhiều máy phát điện nhằm đáp ứng công suất phụ tải và tăng tính chủ động khi vận hành.

Trong Công Nghiệp Sản Xuất

• Quản lý và đồng bộ nhiều nguồn điện: Hỗ trợ phối hợp các nguồn điện trong nhà máy hoặc khu công nghiệp, đảm bảo nguồn cấp phù hợp với nhu cầu phụ tải.
• Kết hợp năng lượng tái tạo: Có thể được ứng dụng trong hệ thống tích hợp điện mặt trời, điện gió cùng với máy phát điện và lưới điện.
• Tối ưu khả năng vận hành: Việc kiểm soát và phân phối nguồn điện hợp lý giúp hệ thống hoạt động ổn định, đồng thời nâng cao tính chủ động trong quá trình sản xuất.

Lợi ích của việc sử dụng tủ hòa đồng bộ

Một vài lợi ích khi sử dụng tủ hòa đồng bộ có thể kể đến như:

• Nâng cao an toàn cho hệ thống điện: Tủ hòa đồng bộ giúp kiểm soát chính xác quá trình kết nối và vận hành các nguồn điện, hạn chế nguy cơ đóng điện khi các nguồn chưa đạt điều kiện đồng bộ. Nhờ đó, hệ thống giảm thiểu các sự cố điện, bảo vệ thiết bị và góp phần kéo dài tuổi thọ của toàn bộ hệ thống.
• Duy trì chất lượng điện ổn định: Việc tự động kiểm soát các thông số như điện áp, tần số và góc pha giúp quá trình hòa đồng bộ diễn ra chính xác, hạn chế tình trạng dao động điện áp hoặc tần số. Điều này góp phần duy trì nguồn điện ổn định, đáp ứng tốt nhu cầu vận hành của các thiết bị điện.
• Tiết kiệm chi phí vận hành: Tủ hòa đồng bộ có khả năng tự động hóa quá trình kiểm tra và điều khiển đồng bộ nguồn điện, từ đó giảm sự phụ thuộc vào thao tác thủ công và nhân công vận hành. Đồng thời, hệ thống giúp rút ngắn thời gian xử lý khi chuyển đổi hoặc kết nối nguồn, hạn chế thời gian gián đoạn cung cấp điện và tối ưu chi phí vận hành.
• Linh hoạt trong vận hành: Dễ dàng mở rộng, tích hợp thêm nguồn điện, khả năng tùy chỉnh theo yêu cầu cụ thể

Tổng hợp các loại tủ hòa đồng bộ phổ biến hiện nay

Tủ hòa đồng bộ có thể được phân loại dựa trên nhiều tiêu chí khác nhau, trong đó phổ biến nhất là phương pháp điều khiển và số lượng nguồn điện cần đồng bộ. Việc xác định đúng loại tủ giúp doanh nghiệp lựa chọn giải pháp phù hợp với quy mô và yêu cầu vận hành của hệ thống điện.

Phân loại theo phương pháp điều khiển

• Tủ hòa đồng bộ tự động: Toàn bộ quá trình kiểm tra, điều chỉnh và đóng hòa các nguồn điện được thực hiện tự động thông qua hệ thống điều khiển. Phù hợp với các hệ thống yêu cầu tính chính xác, ổn định và khả năng vận hành liên tục.
• Tủ hòa đồng bộ bán tự động: Một số công đoạn được hệ thống tự động xử lý, trong khi người vận hành vẫn cần can thiệp ở những bước nhất định. Giải pháp này phù hợp với các hệ thống có yêu cầu vận hành linh hoạt và cần sự kiểm soát của kỹ thuật viên.
• Tủ hòa đồng bộ thủ công: Người vận hành trực tiếp thực hiện quá trình đồng bộ dựa trên các thông số được hiển thị từ thiết bị đo và điều khiển. Loại tủ này thường phù hợp với những hệ thống có quy mô nhỏ hoặc yêu cầu vận hành đơn giản.

Phân loại theo số lượng nguồn điện

• Tủ hòa đồng bộ 2 nguồn: Được sử dụng để đồng bộ và kết nối hai nguồn điện, chẳng hạn như hai máy phát điện hoặc máy phát điện với lưới điện, tùy theo thiết kế hệ thống.

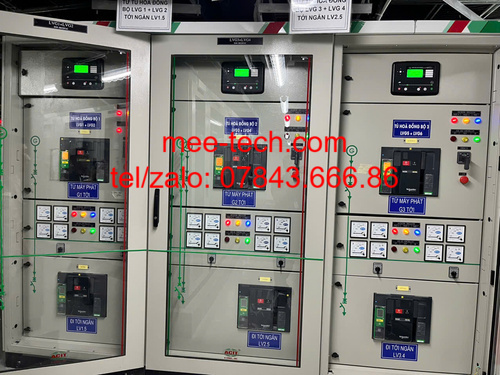

• Tủ hòa đồng bộ đa nguồn: Dùng cho hệ thống có từ 3 nguồn trở lên, cho phép quản lý và phối hợp nhiều nguồn điện cùng lúc. Giải pháp này thường được ứng dụng tại các công trình có công suất lớn và yêu cầu cao về tính liên tục của nguồn điện.

Tiêu chuẩn và quy định an toàn đối với tủ hòa đồng bộ

Trong quá trình thiết kế, sản xuất và lắp đặt, tủ hòa đồng bộ cần được lựa chọn và kiểm tra theo các tiêu chuẩn kỹ thuật phù hợp với hệ thống điện và phạm vi ứng dụng. Một số hệ tiêu chuẩn thường được tham chiếu gồm:

• TCVN: Các tiêu chuẩn Việt Nam liên quan đến thiết bị, hệ thống và an toàn điện.
• IEC: Hệ thống tiêu chuẩn quốc tế được sử dụng rộng rãi trong lĩnh vực thiết bị và hệ thống điện.
• IEEE: Các tiêu chuẩn và hướng dẫn kỹ thuật liên quan đến hệ thống điện, điều khiển và bảo vệ.
• UL: Hệ thống tiêu chuẩn an toàn của Hoa Kỳ, được áp dụng cho nhiều nhóm thiết bị điện và linh kiện.

Lưu ý: Tiêu chuẩn áp dụng cụ thể sẽ phụ thuộc vào loại tủ, cấp điện áp, cấu hình hệ thống, thiết bị sử dụng và yêu cầu của công trình. Vì vậy, cần xác định đúng tiêu chuẩn kỹ thuật trước khi thiết kế và triển khai tủ hòa đồng bộ.

Hướng dẫn cách lựa chọn tủ hòa đồng bộ phù hợp

Khi lựa chọn tủ hòa đồng bộ, cần xem xét các yếu tố:

• Công suất hệ thống: Phù hợp với công suất của các nguồn điện
• Số lượng nguồn cần đồng bộ: Hiện tại và khả năng mở rộng
• Mức độ tự động hóa: Theo yêu cầu vận hành
• Môi trường lắp đặt: Nhiệt độ, độ ẩm, khả năng chống bụi, nước
• Ngân sách đầu tư: Cân đối giữa chi phí và tính năng

Hướng dẫn cách bảo trì và vận hành tủ hòa đồng bộ

Công Tác Bảo Trì Định Kỳ

• Kiểm tra, vệ sinh thiết bị
• Hiệu chuẩn thiết bị đo lường
• Kiểm tra độ bền của tiếp điểm, mối nối

Kiểm tra vận hành

• Thử nghiệm quy trình đồng bộ
• Kiểm tra hệ thống bảo vệ
• Cập nhật phần mềm điều khiển (nếu có)

Xu hướng phát triển tủ hòa đồng bộ hiện nay

Tích hợp công nghệ 4.0

• Kết nối IoT để giám sát từ xa

• Phân tích dữ liệu lớn để tối ưu hóa vận hành

Nâng cao độ chính xác

• Sử dụng vi xử lý tốc độ cao

• Thuật toán tối ưu cho quá trình đồng bộ

Thân thiện với nguồn năng lượng tái tạo

• Khả năng đồng bộ với các nguồn điện biến đổi

• Tích hợp lưu trữ năng lượng

Tủ hòa đồng bộ là thiết bị không thể thiếu trong hệ thống điện công nghiệp hiện đại, đảm bảo an toàn và ổn định cho quá trình vận hành. Hiểu rõ nguyên lý tủ hòa đồng bộ giúp doanh nghiệp lựa chọn, vận hành và bảo trì thiết bị hiệu quả, tối ưu hóa hệ thống điện và giảm thiểu rủi ro sự cố.

Với sự phát triển của công nghệ, tủ hòa đồng bộ ngày càng thông minh và linh hoạt hơn, đáp ứng nhu cầu của các hệ thống điện phức tạp và tích hợp nhiều nguồn năng lượng khác nhau.
