Tủ Hòa Đồng Bộ Máy Phát Điện Là Gì? Cấu Tạo Chi Tiết

Trong các nhà máy, khu công nghiệp, tòa nhà và cơ sở sản xuất cần nguồn điện liên tục, việc sử dụng nhiều máy phát điện hoạt động song song là giải pháp giúp tăng công suất và nâng cao độ tin cậy của hệ thống điện. Để các máy phát vận hành an toàn, ổn định và phối hợp hiệu quả, tủ hòa đồng bộ máy phát điện đóng vai trò vô cùng quan trọng. Thiết bị này giúp kiểm soát các thông số điện, tự động đồng bộ nguồn và phân chia tải giữa các tổ máy. Vậy tủ hòa đồng bộ máy phát điện là gì, có cấu tạo như thế nào và cần đáp ứng những điều kiện gì để vận hành an toàn? Hãy cùng Mee-tech tìm hiểu chi tiết trong bài viết dưới đây.

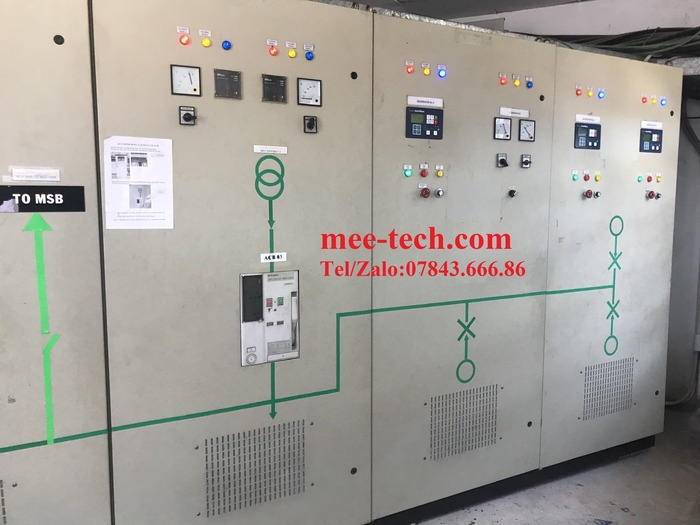

Tủ hòa đồng bộ máy phát điện là gì?

Tủ hòa đồng bộ máy phát điện là hệ thống tủ điện được thiết kế để điều khiển, giám sát và phối hợp hoạt động của hai hoặc nhiều máy phát điện khi kết nối song song với nhau hoặc với một nguồn điện khác theo thiết kế hệ thống. Thiết bị có nhiệm vụ kiểm tra các thông số như điện áp, tần số, góc lệch pha và thứ tự pha trước khi phát lệnh đóng máy cắt để kết nối các nguồn điện.

Thông qua bộ điều khiển chuyên dụng, tủ có thể tự động thực hiện quá trình hòa đồng bộ, phân chia công suất giữa các tổ máy và giám sát trạng thái vận hành. Tùy theo cấu hình, hệ thống còn có khả năng tự động khởi động hoặc dừng máy phát, điều chỉnh công suất tác dụng và công suất phản kháng, cũng như phối hợp với nguồn điện lưới.

Tủ hòa đồng bộ thường được sử dụng tại nhà máy sản xuất, bệnh viện, trung tâm dữ liệu, tòa nhà thương mại và các công trình có yêu cầu cao về tính liên tục của nguồn điện. Việc sử dụng hệ thống này giúp doanh nghiệp khai thác hiệu quả công suất của từng máy phát, đồng thời tạo điều kiện thuận lợi cho công tác giám sát, bảo trì và mở rộng hệ thống điện khi nhu cầu sử dụng tăng lên.

Chức năng tủ hòa đồng bộ máy phát điện

Tủ hòa đồng bộ máy phát điện không chỉ thực hiện thao tác kết nối các máy phát điện mà còn đảm nhiệm nhiều chức năng điều khiển và giám sát quan trọng. Tùy theo bộ điều khiển và cấu hình thiết kế, hệ thống có thể tự động hóa phần lớn quá trình vận hành, giảm sự phụ thuộc vào thao tác thủ công và nâng cao hiệu quả sử dụng nguồn điện.

• Chia tải tự động: Khi nhiều máy phát điện hoạt động song song, tủ hòa đồng bộ giúp phân chia tải giữa các tổ máy theo công suất định mức, chế độ điều khiển và yêu cầu vận hành. Bộ điều khiển có thể phối hợp điều chỉnh nhiên liệu hoặc tốc độ động cơ để cân bằng công suất tác dụng, đồng thời điều chỉnh kích từ nhằm kiểm soát công suất phản kháng và điện áp. Nhờ đó, các máy phát hạn chế tình trạng một tổ máy phải chịu tải quá lớn trong khi tổ máy khác hoạt động dưới công suất.
• Tự động khởi động và hòa đồng bộ: Tủ hòa đồng bộ có thể được tích hợp chức năng tự động khởi động máy phát khi nguồn điện lưới gặp sự cố hoặc khi tải tăng vượt ngưỡng cài đặt. Sau khi máy phát đạt điều kiện vận hành, bộ điều khiển sẽ kiểm tra điện áp, tần số, thứ tự pha và góc lệch pha trước khi cho phép đóng máy cắt hòa đồng bộ. Khi nhu cầu điện thay đổi, hệ thống có thể điều phối thêm hoặc đưa bớt tổ máy ra khỏi vận hành theo trình tự được thiết lập.
• Tiết kiệm nhiên liệu: Việc phối hợp nhiều máy phát điện cho phép hệ thống lựa chọn số lượng tổ máy phù hợp với nhu cầu tải thực tế. Thay vì để một máy phát công suất lớn vận hành ở mức tải quá thấp trong thời gian dài, bộ điều khiển có thể phân bổ tải hoặc điều phối số tổ máy hoạt động theo chiến lược tối ưu. Khi được cài đặt phù hợp với đặc tính tiêu hao nhiên liệu của động cơ, giải pháp này có thể giảm lượng nhiên liệu tiêu thụ trên mỗi đơn vị điện năng.
• Nâng cao độ tin cậy: Tủ hòa đồng bộ giúp giám sát các thông số điện và phát hiện những tình trạng bất thường như quá tải, quá dòng, sai lệch tần số hoặc điện áp nằm ngoài giới hạn cho phép. Tùy cấu hình bảo vệ, hệ thống có thể phát cảnh báo, ngắt tổ máy gặp sự cố hoặc điều phối các máy phát còn lại để duy trì cấp điện cho tải ưu tiên. Khi một máy phát cần bảo trì, các tổ máy khác có thể tiếp tục hoạt động nếu tổng công suất khả dụng đáp ứng được nhu cầu sử dụng.

Điều kiện để hòa đồng bộ máy phát điện

Để kết nối các máy phát điện vận hành song song an toàn, các nguồn điện cần đáp ứng những điều kiện đồng bộ cơ bản trước khi đóng máy cắt. Việc kiểm tra chính xác các thông số giúp hạn chế dòng điện xung kích, mô-men cơ học bất thường và những tác động có thể gây hư hỏng thiết bị. Trong thực tế, các giới hạn cho phép sẽ được xác định theo thiết kế hệ thống, thông số máy phát và yêu cầu của bộ điều khiển.

• Điện áp: Điện áp của máy phát chuẩn bị hòa đồng bộ cần gần bằng điện áp của thanh cái hoặc nguồn điện đang vận hành. Nếu độ chênh lệch điện áp quá lớn, quá trình đóng máy cắt có thể gây ra dòng điện tuần hoàn và làm tăng ứng suất điện trong hệ thống. Bộ điều khiển hòa đồng bộ thường giám sát điện áp thông qua các biến điện áp hoặc thiết bị đo lường phù hợp, sau đó phối hợp với bộ điều chỉnh điện áp tự động AVR để đưa điện áp về giới hạn cho phép. Mức sai lệch cụ thể cần căn cứ vào yêu cầu kỹ thuật của nhà sản xuất và cấu hình bảo vệ.
• Tần số: Tần số của máy phát cần gần bằng tần số của hệ thống điện trước khi thực hiện hòa đồng bộ. Nếu hai nguồn có tần số chênh lệch lớn, góc pha sẽ thay đổi nhanh, làm tăng nguy cơ đóng máy cắt không đúng thời điểm và gây ra dao động công suất sau khi kết nối. Bộ điều khiển thường giám sát tần số và điều chỉnh tốc độ động cơ thông qua bộ điều tốc để đưa tần số về giới hạn cho phép. Với hệ thống điện 50 Hz, tần số vận hành mục tiêu thường là 50 Hz, nhưng điều kiện hòa đồng bộ cụ thể vẫn phải theo thông số thiết kế.
• Góc pha và thứ tự pha: Góc pha là độ lệch giữa các điện áp tương ứng của hai nguồn điện tại thời điểm đóng máy cắt. Để hòa đồng bộ an toàn, góc lệch pha phải nằm trong giới hạn cho phép và thời điểm đóng cần được tính toán phù hợp với thời gian tác động của máy cắt. Bên cạnh đó, thứ tự pha của các nguồn phải trùng khớp, chẳng hạn cùng thứ tự A-B-C đối với hệ thống ba pha. Nếu thứ tự pha không đúng, việc kết nối có thể gây ra sự cố nghiêm trọng cho thiết bị và hệ thống điện. Vì vậy, kiểm tra thứ tự pha, giám sát góc pha và xác nhận điều kiện đóng máy cắt là những yêu cầu quan trọng trước khi đưa các máy phát vào vận hành song song.

Cấu tạo cơ bản ở tủ hòa đồng bộ máy phát điện

Tủ hòa đồng bộ máy phát điện được cấu thành từ các thiết bị điều khiển, đóng cắt, đo lường và bảo vệ được bố trí trong một hệ thống tủ điện chuyên dụng. Cấu hình cụ thể phụ thuộc vào số lượng máy phát, công suất từng tổ máy, phương thức vận hành và yêu cầu kết nối với nguồn điện lưới. Việc lựa chọn thiết bị phù hợp giúp hệ thống thực hiện chính xác quá trình hòa đồng bộ, phân chia tải và bảo vệ thiết bị trong quá trình vận hành.

• Bộ điều khiển hòa đồng bộ: Bộ điều khiển là thành phần trung tâm, có nhiệm vụ thu thập dữ liệu từ các cảm biến và thiết bị đo lường, so sánh thông số giữa các nguồn điện và đưa ra lệnh điều khiển phù hợp. Thiết bị có thể kiểm soát điện áp, tần số, góc pha, điều khiển đóng cắt và phối hợp chia tải giữa các máy phát. Một số bộ điều khiển chuyên dụng còn hỗ trợ tự động khởi động, dừng máy, quản lý công suất và kết nối hệ thống giám sát từ xa. Tùy số lượng tổ máy và yêu cầu vận hành, hệ thống có thể sử dụng bộ điều khiển riêng cho từng máy phát kết hợp với bộ điều khiển quản lý toàn hệ thống.
• Thiết bị đóng cắt: Thiết bị đóng cắt thường bao gồm máy cắt hoặc ACB, MCCB và các phần tử đóng cắt khác được lựa chọn theo dòng điện định mức, khả năng cắt ngắn mạch và cấu hình hệ thống. Máy cắt có nhiệm vụ kết nối hoặc tách từng máy phát khỏi thanh cái theo lệnh điều khiển và trạng thái vận hành. Trong hệ thống nhiều nguồn, thiết bị đóng cắt cần phối hợp với các liên động điện, liên động cơ khí và hệ thống bảo vệ để hạn chế thao tác sai. Việc lựa chọn đúng khả năng chịu dòng, khả năng cắt và phương thức điều khiển đóng mở là yếu tố quan trọng để đảm bảo an toàn vận hành.

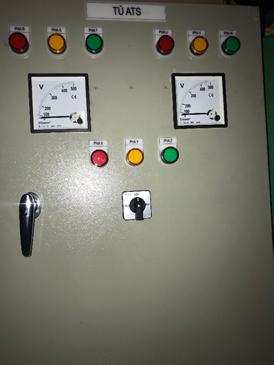

• Hệ thống đo lường và hiển thị: Hệ thống đo lường thường bao gồm đồng hồ hoặc bộ đo điện áp, dòng điện, tần số, công suất tác dụng, công suất phản kháng và hệ số công suất. Các tín hiệu này được đưa về bộ điều khiển hoặc màn hình HMI để người vận hành theo dõi trạng thái hoạt động của từng máy phát. Ngoài ra, hệ thống có thể sử dụng biến dòng CT, biến điện áp VT/PT và các thiết bị giám sát chuyên dụng để cung cấp tín hiệu đo lường chính xác. Thông qua các thông số hiển thị và cảnh báo, kỹ thuật viên có thể nhận biết tình trạng bất thường, đánh giá mức tải và lên kế hoạch kiểm tra, bảo dưỡng phù hợp.
• Ngăn tủ: Đây là phần kết cấu dùng để lắp đặt và bảo vệ các thiết bị điện, thanh cái, dây dẫn, đầu nối và các bộ phận điều khiển bên trong. Tủ thường được chế tạo từ thép sơn tĩnh điện hoặc vật liệu phù hợp với điều kiện lắp đặt, có kết cấu chắc chắn và bố trí thuận tiện cho công tác kiểm tra, sửa chữa. Các thiết bị cần được phân chia hợp lý theo chức năng, đảm bảo khoảng cách cách điện, thông gió và khả năng tiếp cận khi bảo trì. Tùy môi trường sử dụng, cấp bảo vệ IP và giải pháp chống bụi, chống ẩm cần được lựa chọn phù hợp nhằm tăng độ bền và duy trì độ tin cậy của hệ thống.

Mee-tech: Đơn vị cung cấp, sửa chữa, bảo hành, bảo trì tủ hòa đồng bộ máy phát điện toàn quốc

Đối với hệ thống máy phát điện hoạt động liên tục, tủ hòa đồng bộ cần được lựa chọn, lắp đặt và bảo dưỡng đúng kỹ thuật để duy trì khả năng vận hành ổn định. Mee-tech cung cấp các giải pháp liên quan đến máy phát điện công nghiệp, hướng đến nhu cầu của nhà máy, doanh nghiệp sản xuất và công trình cần nguồn điện dự phòng. Khi lựa chọn dịch vụ, khách hàng nên ưu tiên đơn vị có khả năng đánh giá đúng hiện trạng hệ thống, tư vấn cấu hình phù hợp và hỗ trợ kỹ thuật trong quá trình sử dụng.

Mee-tech hướng đến việc tư vấn giải pháp tủ hòa đồng bộ dựa trên số lượng máy phát, công suất từng tổ máy và đặc điểm phụ tải của công trình. Việc khảo sát nhu cầu giúp xác định cấu hình bộ điều khiển, thiết bị đóng cắt, hệ thống đo lường và phương án phân chia tải phù hợp. Đối với nhà máy có nhu cầu mở rộng công suất, giải pháp thiết kế cũng cần xem xét khả năng tích hợp thêm tổ máy trong tương lai. Bên cạnh đó, việc lựa chọn thiết bị cần đáp ứng các yêu cầu về bảo vệ, liên động và phương thức vận hành thực tế. Khách hàng nên cung cấp thông tin về máy phát hiện có, điện áp sử dụng và sơ đồ hệ thống để được tư vấn sát với nhu cầu.

Trong quá trình vận hành, tủ hòa đồng bộ có thể phát sinh những vấn đề như không nhận tín hiệu điện áp, sai lệch thông số đo lường, không thực hiện được lệnh đóng máy cắt hoặc chia tải không đồng đều. Những tình trạng này cần được kiểm tra theo quy trình nhằm xác định nguyên nhân đến từ bộ điều khiển, hệ thống đo lường, dây tín hiệu, thiết bị đóng cắt hay bản thân máy phát. Mee-tech hướng đến việc hỗ trợ kiểm tra và sửa chữa các hệ thống liên quan đến máy phát điện công nghiệp theo tình trạng thực tế của thiết bị. Sau khi khắc phục, hệ thống cần được kiểm tra chức năng, các điều kiện liên động và khả năng vận hành theo phạm vi công việc đã thống nhất. Việc đánh giá đúng nguyên nhân giúp hạn chế sự cố tái diễn và giảm thời gian gián đoạn hoạt động của doanh nghiệp.

Bảo trì định kỳ giúp phát hiện sớm các dấu hiệu bất thường, hạn chế hư hỏng và duy trì độ tin cậy của tủ hòa đồng bộ máy phát điện. Các hạng mục kiểm tra có thể bao gồm vệ sinh tủ, kiểm tra đầu nối, siết chặt các điểm đấu nối theo yêu cầu kỹ thuật, đánh giá tình trạng máy cắt, kiểm tra tín hiệu điều khiển và xác minh các chức năng bảo vệ. Đối với hệ thống vận hành thường xuyên, doanh nghiệp nên xây dựng lịch bảo dưỡng dựa trên khuyến nghị của nhà sản xuất và điều kiện làm việc thực tế. Mee-tech hướng đến việc hỗ trợ khách hàng trong công tác kiểm tra, bảo trì và xử lý kỹ thuật trên phạm vi toàn quốc theo thỏa thuận dịch vụ. Phạm vi bảo hành, thời gian phản hồi và điều kiện hỗ trợ cần được xác nhận cụ thể trong báo giá hoặc hợp đồng.

Nếu doanh nghiệp đang cần tư vấn tủ hòa đồng bộ, sửa chữa hoặc bảo trì hệ thống máy phát điện công nghiệp, hãy liên hệ Mee-tech để trao đổi về cấu hình thiết bị, tình trạng vận hành và phương án kỹ thuật phù hợp.
