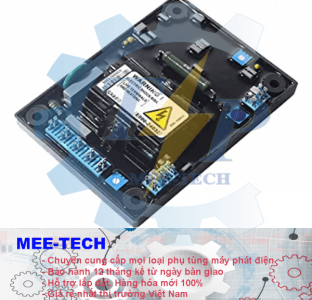

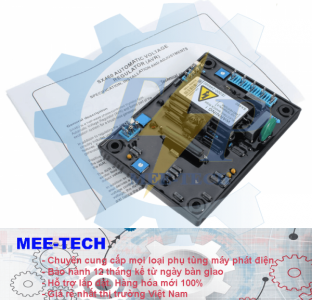

Bộ điều chỉnh điện áp (AVR) Stamford SX460

SX460 là loại thyristor điều khiển pha một nửa sóng Tự động điều chỉnh điện áp (AVR) và tạo thành một phần của hệ thống kích thích cho máy phát không chổi than. Ngoài việc điều chỉnh điện áp máy phát, AVR mạch bao gồm bảo vệ mất tốc độ và cảm biến dưới tốc độ Tính năng, đặc điểm. Sức kích thích có nguồn gốc trực tiếp từ thiết bị đầu cuối máy phát điện.

Tích cực điện áp tích lũy từ các mức dư được đảm bảo bởi việc sử dụng các chất bán dẫn hiệu quả trong mạch điện của AVR.

AVR được liên kết với cuộn dây stato chính và cuộn dây trường kích thích để cung cấp điều khiển vòng kín của điện áp đầu ra với tải trọng quy định +/- 1,0%.

Ngoài việc được cấp nguồn từ stator chính, AVR cũng có được một điện áp mẫu từ cuộn dây đầu ra cho mục đích kiểm soát điện áp. Đáp lại mẫu này điện áp, AVR điều khiển công suất được nạp vào trường kích thích, và do đó là trường chính, để duy trì đầu ra của máy điện áp trong giới hạn quy định, bù cho tải, tốc độ, nhiệt độ và hệ số công suất của máy phát điện.

Một mạch đo tần số liên tục theo dõi đầu ra máy phát và cung cấp đầu ra dưới tốc độ bảo vệ hệ thống kích thích, bằng cách giảm đầu ra điện áp tương ứng với tốc độ dưới mức có thể đặt trước ngưỡng. Điều chỉnh thủ công được cung cấp cho nhà máy thiết lập của điểm cuộn tần số dưới, (UFRO). Điều này có thể dễ dàng thay đổi thành 50 hoặc 60 Hz trong trường bằng cách đẩy về lựa chọn liên kết.

Cung cấp được thực hiện cho kết nối của một điện áp từ xa tông đơ, cho phép người dùng kiểm soát tốt máy phát điện đầu ra.

THÔNG SỐ KỸ THUẬT :

ĐẦU VÀO

Vôn

Jumper có thể lựa chọn

95-132V ac hoặc

190-264V ac

Tần số

50-60 Hz danh nghĩa

Giai đoạn

1

ĐẦU RA

Vôn

tối đa 90V dc tại đầu vào 207V ac

Hiện hành

liên tục 4 A dc

Liên tục 6 A trong 10 giây

Kháng chiến

Tối thiểu 15 ohms

QUY ĐỊNH

+/- 1,0% (xem chú thích 1)

NHIỆT NHIỆT

0,05% mỗi deg. C thay đổi trong môi trường AVR (lưu ý 2)

TIÊU CHUẨN HỆ THỐNG TIÊU BIỂU

Đáp ứng AVR

20 mili giây

Lưu trữ hiện tại đến 90%

80 mili giây

Máy Volts đến 97%

300 mili giây

ĐIỀU CHỈNH ĐIỀU KHIỂN BÊN NGOÀI

+/- 10% với tông đơ 1 k ohm 1 watt (xem chú thích 3)

BẢO HIỂM TẦN SỐ

Điểm đặt

95% Hz (xem chú thích 4)

Độ dốc

170% xuống 30 Hz

UNIT POWER DISSIPATION

Tối đa 10 watt

BUILD UP VOLTAGE

4 Volts @ AVR thiết bị đầu cuối

MÔI TRƯỜNG

Rung động

20-100 Hz

50mm / giây

100Hz - 2kHz 3,3g

Nhiệt độ hoạt động

-40 đến + 70 ° C

Độ ẩm tương đối 0-70 ° C

95% (xem chú thích 5)

Nhiệt độ lưu trữ

-55 đến + 80 ° C

GHI CHÚ

1. Với 4% điều khiển động cơ

2. Sau 10 phút.

3. Áp dụng cho trạng thái Mod F trở đi. Máy phát điện có thể giảm tốc

ứng dụng. Kiểm tra với nhà máy.

4. nhà máy thiết lập, bán kín, nhảy lựa chọn

5. Không ngưng tụ
