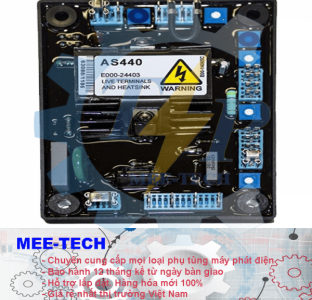

Bộ điều chỉnh điện áp (AVR) Stamford AS440
AS440 là loại sóng thyristor điều khiển pha một nửa AVR và tạo thành một phần của hệ thống kích thích cho bàn chải ít máy phát điện. Thiết kế sử dụng Surface Mount Technology (SMT) cho tích hợp cao các tính năng trong một dấu chân nhỏ AVR.
ích cực điện áp tích lũy từ các mức dư được đảm bảo bởi việc sử dụng các chất bán dẫn hiệu quả trong mạch điện của AVR. Các mạch cảm biến điện và điện áp có thiết bị đầu cuối riêng biệt, cho phép sức mạnh kích thích xuất phát trực tiếp từ cuộn dây stato cho cơ bản ứng dụng hoặc từ một cuộn dây phụ trợ nếu bền lâu hiệu suất mạch là bắt buộc.
AVR được liên kết với cuộn dây stato chính và cuộn dây trường kích thích để cung cấp điều khiển vòng kín của điện áp đầu ra với tải trọng quy định +/- 1,0%. Các thiết bị đầu cuối cảm biến điện áp AVR liên tục lấy mẫu các cuộn dây đầu ra cho các mục đích điều khiển điện áp. Trong đáp ứng với điện áp mẫu này, AVR điều khiển cấp nguồn cho trường kích thích, và do đó trường chính, duy trì điện áp đầu ra máy trong phạm vi được chỉ định giới hạn, bù cho tải, tốc độ, nhiệt độ và hệ số công suất của máy phát điện.
Một mạch đo tần số liên tục theo dõi máy phát điện đầu ra và cung cấp bảo vệ dưới tốc độ của hệ thống kích thích, bằng cách giảm điện áp đầu ra tương ứng với tốc độ bên dưới ngưỡng có thể đặt trước. A điều chỉnh thủ công được cung cấp cho cài đặt gốc của dưới tần số cuộn tắt điểm, (UFRO). Điều này có thể dễ dàng thay đổi thành 50 hoặc 60 Hz trong trường bằng liên kết đẩy lựa chọn.
Trong điều kiện kích thích được giới hạn trong một khoảng thời gian an toàn bởi mạch bảo vệ trong AVR.
Cung cấp được thực hiện cho kết nối của một điện áp từ xa tông đơ, cho phép người dùng kiểm soát tốt máy phát điện đầu ra.
Đầu vào tương tự được cung cấp cho phép kết nối với Bộ điều khiển Hệ số công suất mới hoặc các thiết bị bên ngoài khác với đầu ra tương thích.
AVR có cơ sở cho kết nối CT nhỏ giọt, cho phép chạy song song với các máy phát điện được trang bị tương tự
THÔNG SỐ KỸ THUẬT :
Vôn
Jumper có thể lựa chọn
100-130 Vac 1 pha hoặc
190-264 Vạc 1 pha
Tần số
50-60 Hz danh nghĩa
POWER INPUT
Vôn
Pha 100-264 V ac 1
Tần số
50-60 Hz danh nghĩa
ĐẦU RA
Vôn
82 V dc @ 200 V ac
Hiện hành
4A liên tục (xem chú thích 1).
7.5A thoáng qua trong 10 giây.
Kháng chiến
15 ohms phút
(10 ohms phút khi nhập
volts nhỏ hơn 175 ac)
QUY ĐỊNH
+/- 1,0% (xem chú thích 2)
NHIỆT NHIỆT
0,03% mỗi deg. C thay đổi trong môi trường AVR (xem chú thích 3)
TIÊU CHUẨN HỆ THỐNG TIÊU BIỂU
Đáp ứng AVR
20 phút
Lưu trữ hiện tại đến 90%
80 mS
Máy Volts đến 97%
300 mS
ĐIỀU CHỈNH ĐIỀU KHIỂN BÊN NGOÀI
+/- 10% với tông đơ 1 k ohm 1 watt (xem chú thích 4)
Tăng sức đề kháng làm giảm điện áp.
BẢO HIỂM TẦN SỐ
Điểm đặt
94 -98% Hz (xem chú thích 5)
UNIT POWER DISSIPATION
Tối đa 12 watt
BUILD UP VOLTAGE
4 Volts @ AVR thiết bị đầu cuối
INPUT ANALOGUE
Đầu vào tối đa +/- 5 Vdc (xem chú thích 6)
Nhạy cảm
1v cho 5% Máy Phát Điện Volts (có thể điều chỉnh)
Kháng đầu vào 1k ohm
QUADRATURE DROOP INPUT
10 ohms gánh nặng
Tối đa độ nhạy: 0,07 A cho giọt 5% 0PF
Tối đa đầu vào: 0,33 A
VỀ BẢO VỆ KHAI THÁC
Điểm đặt
75 V dc
Thời gian trễ
10-15 giây (cố định)
MÔI TRƯỜNG
Rung động
20-100 Hz
50mm / giây
100Hz - 2kHz
3,3g
Nhiệt độ hoạt động
-40 đến + 70C (chú thích 7)
Độ ẩm tương đối 0-70C
95% (lưu ý 8)
Nhiệt độ lưu trữ
-55 đến + 80C
GHI CHÚ
1. Giảm tỷ lệ 12% nếu được đặt theo hướng 'dọc'.
2. Với 4% công cụ quản lý.
3. Sau 2 phút.
4. Máy phát điện có thể được áp dụng. Kiểm tra với nhà máy.
5. nhà máy thiết lập, bán kín, nhảy lựa chọn.
6. Bất kỳ thiết bị nào được kết nối với đầu vào tương tự phải hoàn toàn
nổi (cách ly từ mặt đất), với một
độ bền cách điện 500V ac.
7. Sản lượng giảm tỷ lệ hiện tại 5% trên một độ C trên 60C.
8. Không ngưng tụ.
