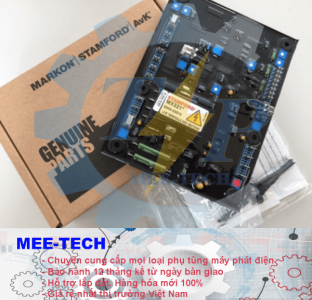

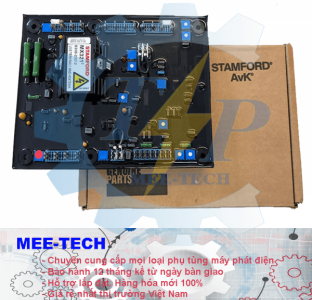

Bộ điều chỉnh điện áp (AVR) Stamford MX321

AVR cảm nhận điện áp trong cuộn dây máy phát điện chính và điều khiển kích thích để duy trì đầu ra máy phát điện áp trong giới hạn quy định, bù cho tải, tốc độ, nhiệt độ và hệ số công suất của máy phát điện. Cảm biến RMS ba pha được sử dụng cho cấp trên điều chỉnh điện áp.

Có thể điều chỉnh mạch khởi động mềm để cung cấp kiểm soát trơn tru xây dựng điện áp đầu ra máy phát điện.

Một mạch đo tần số liên tục theo dõi tốc độ trục của máy phát và cung cấp tốc độ thấp hơn bảo vệ hệ thống kích thích bằng cách giảm máy phát điện áp đầu ra tỷ lệ tương ứng với tốc độ dưới đây một ngưỡng có thể đặt trước. Nâng cao hơn nữa điều này tính năng là một volts điều chỉnh cho mỗi dốc Hertz và điện áp thời gian phục hồi, để cải thiện phản ứng của turbo tính động cơ.

Giới hạn hiện tại có thể được bao gồm để cho phép kiểm soát lượng dòng điện ngắn mạch bền vững.

Kích thích tối đa được giới hạn trong một khoảng thời gian an toàn bằng nội bộ tắt thiết bị đầu ra AVR. Tình trạng này vẫn còn chốt cho đến khi máy phát điện dừng lại.

AVR bao gồm một tính năng bảo vệ quá áp với tắt máy bên trong thiết bị đầu ra AVR, cộng với khả năng để đi một bộ ngắt mạch kích thích tùy chọn nếu cần.

Cung cấp được thực hiện cho kết nối của một điện áp từ xa tông đơ, cho phép người dùng kiểm soát tốt máy phát điện đầu ra. Đầu vào tương tự được cung cấp cho phép kết nối với Bộ điều khiển Hệ số công suất mới hoặc thiết bị ngoài khác với đầu ra tương thích.

AVR có cơ sở cho kết nối CT nhỏ giọt, cho phép chạy song song với các máy phát điện được trang bị tương tự khác

THÔNG SỐ KỸ THUẬT :

Vôn

190-264V ac max, 2 hoặc 3 phase

Tần số

50-60 Hz danh nghĩa

POWER INPUT (PMG)

Vôn

170-220V ac max, 3 pha, 3 dây

Hiện hành

3A / pha

Tần số

100-120 Hz danh nghĩa

ĐẦU RA

Vôn

tối đa 120V dc

Hiện hành

liên tục 3.7 A (xem chú thích 1)

6A liên tục trong 10 giây.

Kháng chiến

Tối thiểu 15 ohms

QUY ĐỊNH

+/- 0,5% RMS với 4% công cụ điều chỉnh (xem chú thích 2)

NHIỆT NHIỆT

0,02% mỗi deg. C thay đổi trong môi trường xung quanh AVR (lưu ý 3)

BẮT ĐẦU MỀM RAM THỜI GIAN

0,4 - 4 giây

TIÊU CHUẨN HỆ THỐNG TIÊU BIỂU

Đáp ứng AVR

10 mili giây

Lưu trữ hiện tại đến 90%

80 mili giây

Máy Volts đến 97%

300 mili giây

ĐIỀU CHỈNH ĐIỀU KHIỂN BÊN NGOÀI

+/- 10% với tông đơ 5 k ohm 1 watt (xem chú thích 4)

BẢO HIỂM TẦN SỐ

Điểm đặt

95% Hz (xem chú thích 5)

Độ dốc

100-300% xuống 30 Hz

Tối đa Sống

20% volts / S phục hồi

UNIT POWER DISSIPATION

Tối đa 18 watt

INPUT ANALOGUE

Đầu vào tối đa +/- 5 Vdc (xem chú thích 6)

Nhạy cảm

1v cho 5% Máy Phát Điện Volts (có thể điều chỉnh)

Kháng đầu vào 1k ohm

QUADRATURE DROOP INPUT

10 ohms gánh nặng

Tối đa độ nhạy: 0,22 A cho giọt 5% 0PF

Tối đa đầu vào: 0,33 A

GIỚI HẠN GIỚI HẠN HIỆN TẠI

10 ohms gánh nặng

Phạm vi độ nhạy: 0,5 - 1A

QUÁ CẢNH BÁO CÁO TRÊN VOLTAGE

Đặt điểm: 300v. Thời gian trễ: 1 Sec (cố định)

CB cuộn dây chuyến đi volts: 10-30 vdc

CB chuyến đi cuộn kháng: 20-60 ohms

VỀ BẢO VỆ KHAI THÁC

Điểm đặt

75 V dc

Thời gian trễ

8-15 giây (cố định)

MÔI TRƯỜNG

Rung động

20-100 Hz

50mm / giây

100Hz - 2kHz 3,3g

Nhiệt độ hoạt động

-40 đến +70 0 C

Độ ẩm tương đối 0-70 0 C

95% (xem chú thích 7)

Nhiệt độ lưu trữ

-55 đến +80 0 C

GHI CHÚ

1. Bắt nguồn tuyến tính từ 3.7A ở 50 ° C đến 2.7A ở 70 ° C

2. Quy định điện áp đã nêu có thể không được duy trì trong

sự hiện diện của một số tín hiệu radio được truyền đi. Mọi thay đổi trong

quy định sẽ nằm trong giới hạn trong Tiêu chí B của

BS.EN.61000-6-2: 2001.

3. Sau 10 phút.

4. Áp dụng cho trạng thái Mod E trở đi. Máy phát điện có thể giảm tốc

ứng dụng. Kiểm tra với nhà máy. Bộ Nhà Máy, bán kín,

jumper có thể lựa chọn.

5. Bất kỳ thiết bị nào được kết nối với đầu vào tương tự phải hoàn toàn

nổi (cách ly từ mặt đất), với một

độ bền cách điện 500V ac.

6. Không ngưng tụ
