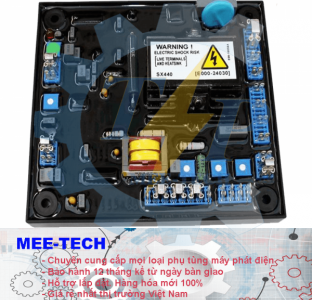

Bộ điều chỉnh điện áp (AVR) Stamford SX440

SX440 là loại thyristor điều khiển pha nửa phaTự động điều chỉnh điện áp (AVR) và tạo thành một phần của hệ thống kích thích cho máy phát không chổi than.

Ngoài việc điều chỉnh điện áp máy phát, AVR mạch bao gồm tốc độ dưới và cảm biến mất tính năng bảo vệ. Sức kích thích được lấy trực tiếp từ các thiết bị đầu cuối máy phát điện.

Tích cực điện áp tích lũy từ mức dư được đảm bảo bằng cách sử dụng các chất bán dẫn hiệu quả trong sức mạnh mạch của AVR.

AVR được liên kết với cuộn dây stato chính và cuộn dây trường kích thích để cung cấp điều khiển vòng kín của điện áp đầu ra với tải trọng quy định +/- 1,0%.

Ngoài việc được cấp nguồn từ stator chính, AVR cũng lấy được một điện áp mẫu từ đầu ra cuộn dây cho mục đích kiểm soát điện áp. Đáp lại điều này điện áp mẫu, AVR điều khiển công suất cấp cho lĩnh vực kích thích, và do đó lĩnh vực chính, để duy trì điện áp đầu ra máy trong giới hạn quy định, bù cho tải, tốc độ, nhiệt độ và công suất yếu tố của máy phát điện.

Một mạch đo tần số liên tục theo dõi đầu ra máy phát và cung cấp đầu ra dưới tốc độ bảo vệ hệ thống kích thích, bằng cách giảm đầu ra điện áp tương ứng với tốc độ dưới mức có thể đặt trước ngưỡng. Điều chỉnh thủ công được cung cấp cho nhà máy thiết lập của điểm cuộn tần số dưới, (UFRO). Điều này có thể dễ dàng thay đổi thành 50 hoặc 60 Hz trong trường bằng cách đẩy về lựa chọn liên kết.

Cung cấp được thực hiện cho kết nối của một điện áp từ xa tông đơ, cho phép người dùng kiểm soát tốt máy phát điện đầu ra.

Đầu vào tương tự được cung cấp cho phép kết nối với Bộ điều khiển Hệ số công suất mới hoặc các thiết bị bên ngoài khác với đầu ra tương thích.

AVR có cơ sở cho kết nối CT nhỏ giọt, cho phép chạy song song với các máy phát điện được trang bị tương tự khác

THÔNG SỐ KỸ THUẬT :

ĐẦU VÀO

Vôn

190-264V ac

Tần số

50-60 Hz danh nghĩa

Giai đoạn

1

Dây điện

2

ĐẦU RA

Vôn

tối đa 90V dc tại đầu vào 207V ac

Hiện hành

liên tục 4A dc

6A liên tục trong 10 giây

Kháng chiến

Tối thiểu 15 ohms

QUY ĐỊNH

+/- 1% (xem chú thích 1)

NHIỆT NHIỆT

0,04% mỗi độ. C thay đổi trong môi trường AVR (lưu ý 2)

TIÊU CHUẨN HỆ THỐNG TIÊU BIỂU

Đáp ứng AVR

20 mili giây

Lưu trữ hiện tại đến 90%

80 mili giây

Máy Volts đến 97%

300 mili giây

ĐIỀU CHỈNH ĐIỀU KHIỂN BÊN NGOÀI

+/- 10% với tông đơ 1 k ohm 1 watt (xem chú thích 3)

BẢO HIỂM TẦN SỐ

Điểm đặt

95% Hz (xem chú thích 4)

Độ dốc

170% xuống 30 Hz

UNIT POWER DISSIPATION

Tối đa 12 watt

BUILD UP VOLTAGE

4 Volts @ AVR thiết bị đầu cuối

INPUT ANALOGUE

Đầu vào tối đa +/- 5V dc (xem chú thích 5)

Độ nhạy 1v cho 5% máy phát điện volts (điều chỉnh)

Kháng đầu vào 1k ohm

QUADRATURE DROOP INPUT

10 ohms gánh nặng

Tối đa độ nhạy: 0,07 A cho giọt 5% 0PF

Tối đa đầu vào: 0.33A

MÔI TRƯỜNG

Rung động

20-100 Hz

50mm / giây

100Hz - 2kHz

3,3g

Nhiệt độ hoạt động

-40 đến +70 o C

Độ ẩm tương đối 0-70 o C

95% (xem chú thích 6)

Nhiệt độ lưu trữ

-55 đến +80 o C

GHI CHÚ

1. Với 4% công cụ quản lý.

2. Sau 10 phút.

3. Áp dụng cho trạng thái Mod S trở đi. Máy phát điện de-rate

có thể áp dụng. Kiểm tra với nhà máy.

4. nhà máy thiết lập, bán kín, nhảy lựa chọn.

5. Bất kỳ thiết bị nào được kết nối với đầu vào tương tự phải là

hoàn toàn nổi (cách ly từ mặt đất), với một

độ bền cách điện 500V ac.

6. Không ngưng tụ.
